شیرهای پروانه ای

شیرهای پروانه ای

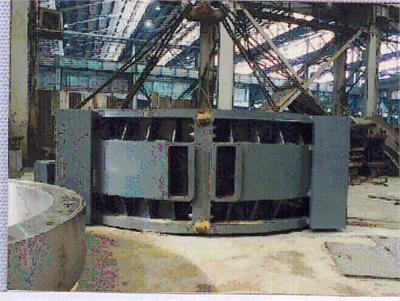

شیر پروانه ای که برای باز و بسته کردن مسیر اصلی آب ورودی به توربین می باشد که امروز شاهد تست موفقیت آمیز آن می باشید از چهار قسمت اصلی بدنه؛ دیسک؛ لوله های بالا دست و پائین دست و دو عدد جک هیدرولیکی با فشار 60 بار جهت باز و بسته کردن؛ دیسک تشکیل شده است؛ قطر شیر پروانه ای تا 5.3 متر و وزن تقریبی تا 272 تن می باشد که در نوع خود از بزرگترین شیرپروانه های صنعت توربین محصوب می شود و تنها در تعداد محدودی از کشورهای جهان تولید می شود .

وزن بدنه شیرتا  70 تن می باشد، وزن هر یک از قطعات ریخته گری ، دیسک و بدنه حدوداً 15 ~  11 تن و با ضخامت حدود 800 میلیمتر می باشد ؛ ضخامت ورقهای استفاده شده از حدود 30 میلیمتر تا 130 میلیمتر می باشد که اتصال آن با بهره گیری از فن آوری کاملا پیشرفته انجام شده است و فرآیند تولید آن شامل عملیات برش کاری ، جوشکاری ، عملیات حرارتی ، ماشینکاری دقیق ، تست هیدرواستاتیک ، تست نشتی و تست عملکرد سیستم می باشد که با توجه به ابعاد عظیم آن تجهیزات خاصی در شرکت صنایع آذراب نصب شده است . در حال حاضر عملیات ریخته گری ، ساخت ، ماشینکاری ، تست هیدرواستاتیک و تست نشتی آن با موفقیت به پایان رسیده است و امروز شاهد عملکرد آن در نیروگاههای آبی می باشیم
